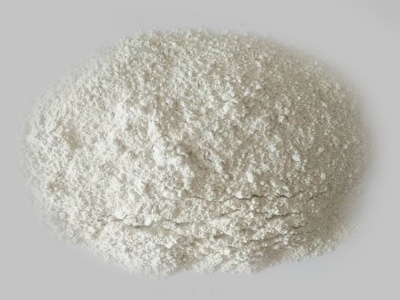

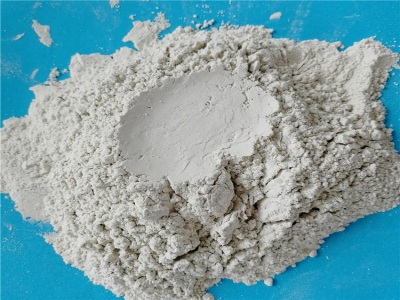

有机膨润土作为一种经有机化改性的膨润土，在油漆领域应用广泛，其使用方法主要有干粉直接加入和制成预凝胶加入两种。大量实践表明，制成预凝胶使用更能充分发挥有机膨润土的性能和功效，有效提升油漆产品质量。

预凝胶加入法

适用体系

对于湿润性较差的树脂系统，如环氧、聚酯、短油醇酸树脂等，使用有机膨润土并预先制成凝胶较为合适。湿润性差会导致有机膨润土干粉难以在树脂中均匀分散，影响其性能发挥。预先制成凝胶，可利用凝胶的均匀分散性，改善有机膨润土在这类树脂中的分散效果，从而增强油漆性能。

凝胶配方

1. 溶剂：常用二甲苯或200#溶剂油等，占比87% 。溶剂需具备良好的溶解能力，能够充分溶解有机膨润土，同时要与油漆其他成分有良好的相容性，避免在油漆制备和储存过程中出现分层、絮凝等现象。不同溶剂的挥发速率、溶解参数不同，会影响预凝胶的制备以及油漆干燥速度和最终性能。例如，二甲苯挥发速率适中，有助于在施工时油漆快速定型，而200#溶剂油成本较低，可在保证性能的同时控制生产成本。

2. 有机膨润土：占比8 - 10%。其含量直接影响预凝胶及最终油漆性能。含量低，无法有效发挥增稠、防沉、触变等作用；含量过高，会使油漆粘度过高，影响施工性能，如导致涂刷困难、流平性差，还可能使漆膜产生橘皮、开裂等缺陷。在一些对流动性要求较高的油漆中，需严格控制有机膨润土含量，保证施工流畅度。

3. 极性活化剂：占比3 - 4%。它能与有机膨润土发生阳离子交换等反应，改变有机膨润土表面电荷分布和性质，使其在溶剂中更好地溶胀、分散，从而提升预凝胶的稳定性和增稠、触变效果。常见极性活化剂如甲醇/水（95/5）、乙醇/水（95/5） ，加入量一般随着溶剂极性的增高可以适当减少。

配制过程

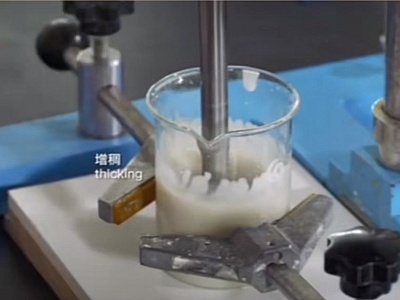

1. 有机膨润土在溶剂中的分散：将有机膨润土缓慢加入到有机溶剂中并搅拌，搅拌速度一般控制在300 - 600r/min。搅拌速度过快易引入气泡，影响预凝胶质量；过慢则分散效果不良。搅拌时间以有机膨润土充分湿润分散为准，在此过程中，可通过观察溶液的均匀度、粘度变化判断分散情况。如溶液变得均匀且粘度逐渐上升，表明分散效果良好。

2. 加入极性活化剂后的搅拌：在有机膨润土充分湿润分散后，加入极性活化剂继续搅拌约5分钟。此阶段搅拌促使极性活化剂与有机膨润土充分反应，进一步增强有机膨润土的溶胀和分散效果，提升预凝胶的稳定性和流变性能 。若搅拌时间不足，极性活化剂与有机膨润土反应不充分，会导致预凝胶性能不良。

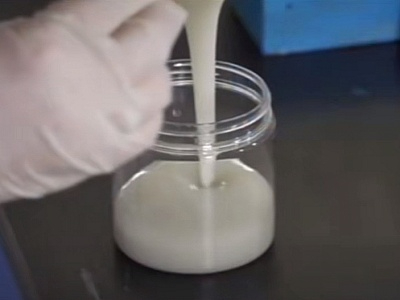

制成预凝胶后加入油漆，可提高油漆触变性，使油漆在储存时颜料不沉淀，施工时具有良好的流动性和流平性，有助于均匀涂装，提升漆膜质量。此外，部分特殊有机膨润土产品在中高极性体系中无需活化剂，快速剪切就可分散；有的易分散、自活化有机膨润土可在研磨或研磨后加入 ，具体使用方法需参考产品说明书并结合实际需求进行调整。
